為解決客戶不斷變化的業務需求與低投資、高回報之間的矛盾，滿足未來的云計算、虛擬化、刀片式服務器等高密低耗、快速部署、靈活擴展的需求，有效地提高數據中心的工作效率，控制投資成本，滿足300m2以下數據機房快速部署的需求，才推出模塊化數據中心機房。

模塊化數據中心是一套完整的數據中心解決方案，集機柜、配電、制冷、監控、綜合布線、消防等系統于一體，實現了供電、制冷和管理組件的無縫集成。使模塊化數據中心實現智能、高效的運行，讓客戶花費最少的投資，獲得更多的收益，從而降低運營費用。

1-1

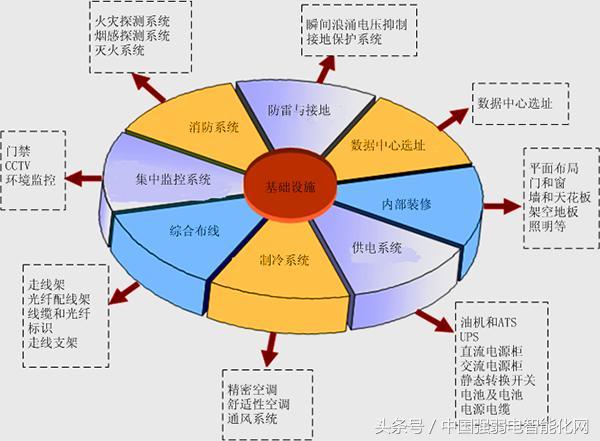

圖1-1數據中心機房組成示意圖

1-3

圖1-3模塊化數據中心組成示意圖

1 端門2 PDF配電柜3 服務器機柜

4 空調5 綜合布線柜6 電源線走線槽

7 信號線走線槽8 天窗-

模塊化數據中心最大可配置28臺機柜，機柜包括服務器機柜、網絡機柜和綜合布線柜。

智能管理系統

智能監控系統具有集中管理功能，同時支持對監控系統的遠程管理與維護，遠程操作界面與本地操作界面保持一致。

1.監控系統主要針對模塊化數據中心基礎設施層各組成系統，如配電、制冷、安防及環境等系統，系統內各組成設備或部件的運行狀態進行實時監控。

2.監控系統采用分層式架構，主要分為數據采集層、數據運算及信息處理層、智能管理平臺層。

3.監控系統通過對模塊化數據中心基礎設施層內的各設備、部件、環境運行參數及相關信息的實時采集分析、運算與處理，實現對數據機房運維及業務等全方位的智能化管理，以充分實現模塊化數據中心的可用性、開放性與可擴展性，并確保數據中心的安全性。

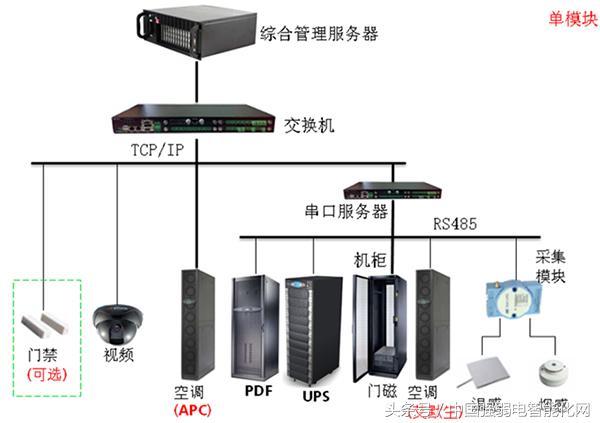

模塊化數據中心的監控量做為集中監控系統中的一個組成部分，通過交換機，將信號統一上傳至中心機房的服務器上。模塊化數據中心的監控架構如圖1-4所示。監控系統功能框圖如圖1-5所示。模塊內監控系統架構如圖1-6所示。

1-5

圖1-5監控系統功能框圖

1-6

圖1-6模塊內監控系統架構圖

智能監控系統組成

智能監控系統組成如7所示。

表1-7智能監控系統組成

3

4

分類描述

電源監控通過PDF柜配置的智能儀表上專數據，并對電源系統進行監控

電源監控通過UPS通信接口，采集其運行參數，以實時監控UPS運行狀態。

空調監控通過空調器通信接口，對空調器的運行參數進行采集、分析，以實現對空調器的實時監控。

視頻監控通過配置于通道內(或外)的視頻攝像頭，對通道內(或外)部場景環境進行實時視頻監控。

環境監控通過分布于模塊內的溫/濕度傳感器，實時、有效監測模塊內部熱分布狀態，以確保機房安全運行。

門磁監控通過對配置于模塊內各機柜的門磁開關信號的監測，可及時了解各機柜門的開/關狀態，確保機柜內的設備安全。

消防監控通過配置于通道內的煙霧傳感器、溫度傳感器，對模塊內部可能產生的火災隱患進行實時監控。

能效管理對數據中心能效(PUE)進行實時監測與管理

報表管理提供豐富的報表管理功能，包括報表的瀏覽界面、報表格式定義、報表發布管理等功能。

人機交互界面可顯示各設備運行狀態參數、顯示各種報表、工作日志、告警信息。

能源管理

能源管理包括電源系統監控和機房能效管理。

1.電源系統監控:系統通過PDF、ATS、UPS及蓄電池上的智能儀表標配的RS485(或FE)接口，對機房供電系統各類電參數信息進行采集、分析，并通過人機交互界面進行實時顯示。電源系統監控架構如圖1-8所示。

2.機房能效管理:能效(PUE)管理是通過對機房總用電情況及機房IT設備用電量進行實時監測，以清晰 反映出機房整體及機房IT設備電量消耗分布情況。并通過這些數據進行統計分析，計算出機房PUE值。機房能效管理軟件界面如圖1-9所示。

1-8

圖1-8能源管理架構示意圖

1-9

圖1-9能效管理軟件界面示意圖

傳統數據中心機房的局部高密部署

模塊化數據中心可應用于傳統數據中心機房，支持10~20個云計算高密服務器機柜的部署，支持單機柜功率密度為3kW~25kW。

模塊化數據中心可提供獨立的工作空間和維護空間，可解決機房局部的熱點問題，實現機房的節能改造。

模塊化數據中心應用在傳統數據中心機房的場景如圖2-1所示。

2-1

圖2-1模塊化數據中心應用場景示意圖

中小型中心快速建設

模塊化數據中心可應用于面積50m2~100m2的中小型數據中心機房內，支持水泥地面安裝和架空地板安裝。模塊化數據中心組建快速靈活，可按需部署，建設周期比傳統機房縮短50%。

模塊化數據中心應用在中小型機房的場景如圖2-2所示。

2-2

圖2-2模塊化數據中心應用場景示意圖

綜合以上所述:微模塊機房是傳統機房的又一大進步，主要采用"密閉冷通道"方案，同時也支持"密閉熱通道"方案。模塊化數據中心主要應用于傳統數據中心機房的局部高密部署和中小型機房的快速建設。具有快速部署、安全可靠、靈活擴展和綠色節能等特點。
