一、背景描繪

部隊作戰指揮基地，在戰時發揮著指揮部隊作戰的要害作用，在非戰時也要擔當著相當首要的地位，在社會中的各個方面，都需要作戰指揮體系?，F代軍事作戰指揮講求疾速精確和靈活應變，通常就在瞬息之間即是決議輸贏的要害，需要樹立一個靠近實戰需要的歸納信息顯現界面，為指揮員完結戰略部署評論、戰術想定供給了強壯的技能支撐，使指揮人員能及時提出預案、方案和決議計劃定見，確保指揮體系的決議計劃、指令能夠保險迅速地傳達履行并反應，然后確保全部指揮體系具有聯動性、高效性、完整性。

當時，違法犯罪活動的高科技化、智能化，火急地請求作戰指揮基地作業要增加科技含量，把指揮基地建構成為圖畫監控、電子地圖、移動方針定位體系，充沛將現代科學技能成果運用到部隊作戰的作業傍邊。

二、建造需要

部隊需建造一現代化、選用先進技能的指揮基地，該指揮基地首要擔任實施3G移動通訊指揮基地體系和部隊多媒體調度基地歸納職能部門，輔佐首長會議、黨委會議、政治部會議等布置突發事件、嚴重事故、安排嚴重專項舉動，完結疾速反應、全體作戰的部隊指揮和諧。

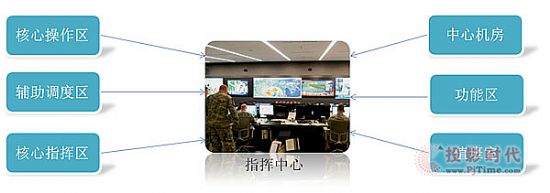

在指揮基地本地區分為大屏顯現區、基地操作區、輔佐調度區、基地指揮區、功用區等，基地指揮區和功用區有桌面信息插孔和監控視頻，可選擇性的顯現在大屏上?；夭僮鲄^和調度區有多臺操作終端和主機，需有KVM功用完結一人辦理多個終端的作用。各類部隊視頻監控網絡等體系的操作客戶均接入在基地操作區和調度區?；貦C房的環境操控體系的圖畫需接入指揮基地實時觀看，一起在值班室的電視能夠看到環控體系的實時狀況，值班室電腦需接入指揮基地。需完結同各個下級單位或上級單位完結視頻會議的功用，以確保各嚴重指令或決議計劃的疾速傳達。

三、體系選型規范

依據對****指揮基地體系的建造需要的具體調研，合作現場運用的功用需要，在裝備上有如下的請求：

請求供給廣播等級的冗余、熱插拔技能，為冷卻體系、溫控體系、電源體系、負載操控、操控板卡、輸入輸出板卡、鏈路冗余供給安全安穩體系支撐，請求裝備可熱拔插輸入輸出板卡+備份電源+備份電扇。

可支撐多見高標清視頻信號的直接接入和輸出（不經過雙絞線/光纖變換），支撐的高標清信號包括：CV/YUV/VGA/DVI/HDMI。近間隔的傳輸確保初始信號直接接入基地矩陣，確保信號的無損并節省施工本錢；間隔比較遠的方位（100M-300M）可運用雙絞線傳輸；超遠間隔（300M-40KM）能夠運用光纖設備進行傳輸。

具有高清信號的長驅功用，支撐DVI/HDMI高清信號前端可長線驅動35M。

真實實時的信號無縫切換技能（非畫面凍住），一切輸出信號的切換均可剎那間顯現，實時的全方位管控功用，讓決議計劃者的指令剎那間到達操作者,削減反應時刻，然后削減停顯時刻，不錯失任何一個畫面細節。

具有PC端圖畫預監功用，能夠進行多路視頻圖畫的預覽。

請求無緊縮的視頻分辨率高達1920 x 1200@60Hz，包括1080p，供給無損的像素對像素傳輸。

請求主動EDID功用。

集視頻圖畫辦理、大屏拼接處理、中心會集操控于一體，支撐圖畫拼接、疊加、周游、縮放功用，具有畫面拼接處理器的功用；支撐網絡會集操控板卡，可完結對現場一切設備的會集操控，一起在PC客戶端一切功用經過同一款軟件操控：操控界面為全中文，支撐操作用戶的安全辦理，多路畫面的可視化預覽，預案辦理，視頻拼接，會集操控等功用。

字幕修改顯現功用，具有為一切輸入輸出畫面增加字幕標明。

操控方法，可供給串行接口，網絡接口，專業面板接口，確保操控終端的接入；拜訪時能夠經過PC，平板，中控體系來進行操控；平板操控無需經過中控即可接入矩陣操控，PC端軟件為全中文界面，操作疾速快捷，易下手，辦理的設備可重命名。

支撐高清與標清信號的彼此變換。

體系安全，經過光纖線+網線拓展延伸鍵盤、鼠標等外設設備，完結總控室監控坐席遠端會診、簡化監控坐席桌面、坐席分組辦理，總控坐席人員權限分級辦理，可依據不一樣坐席人員等級具有不一樣管控權限，完結分區操控功用，并由領導指揮坐席對各終端進行會集管控。

四、處理方案

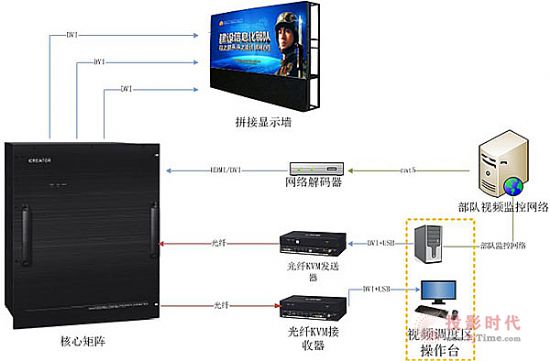

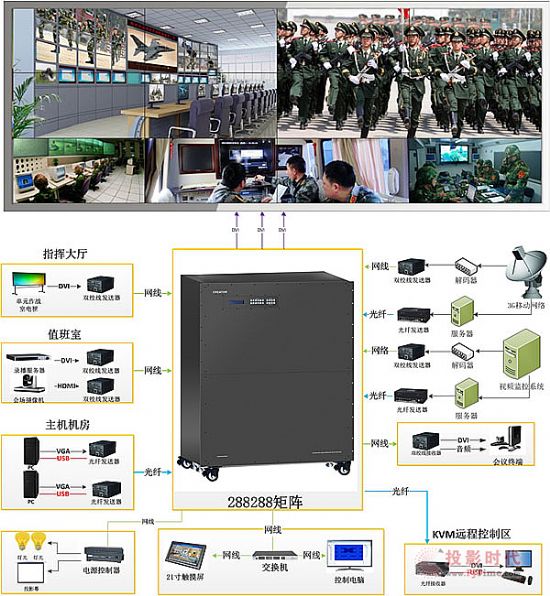

圖形圖畫辦理渠道對接入指揮基地的各類信號進行結合辦理，依據接入節點的間隔給出專業經濟的處理辦法：間隔50米以內信號直接接入辦理渠道；間隔50-100米規模的信號以雙絞線的方法接入；100-300米規模的信號以多模光纖的方法接入；間隔更遠跨樓宇或跨單位的狀況比如在幾百米到20公里的規?？山涍^單模光纖的方法接入。（如下面的體系銜接示意圖）。

該渠道安穩性高，辦理層次分明、會集，具有雙電源冗余備份防止因電源疑問構成體系的不安穩。具有強壯的拓展功用，可完結指揮廳的中心會集操控、對拼接墻的拼接顯現操控。經過簡練易用的pc操作渠道能夠完結對指揮基地一切的設備的智能操控。圖形圖畫辦理渠道關于該項目具體處理辦法和杰出的優勢請參閱以下內容。

4.1各節點不一樣信號接入的處理辦法

需要剖析：

情報研判室、值班室、機房等節點在指揮基地的間隔遠近不一；信號類型也各不相同；這么請求視頻辦理渠道要具有各類高標清信號的不一樣間隔傳輸的處理方法，一起要滿足各類不一樣信號的一起接入與輸出。

處理方法：

1、圖形圖畫辦理渠道支撐各類信號（CV、Y/C、YUV、VGA、DVI、HDMI、SDI、HDBaseT等）的輸入和輸出，處理不一樣信號類型的變換疑問。

2、關于節點間隔的遠近，圖形圖畫辦理渠道給出不一樣的傳輸處理辦法：

A）間隔50米以內，初始信號能夠直接接入。

B）間隔50-100米，運用雙絞線無緊縮傳輸。

C）間隔100-300米，運用單芯多模光纖傳輸。

D）間隔300-20公里，運用單芯單模光纖傳輸。

設計優勢：

1、圖形圖畫辦理渠道信號兼容性強，便于用戶的升級設備和原有設備的混用，不一樣品牌設備互通混用。

2、依據傳輸間隔的不一樣，供給不一樣的傳輸方法。給出最合適的處理方法，盡量削減體系信號的來回變換，一起也為用戶節省了建形本錢。

4.2部隊視頻監控體系和3G移動通訊體系的接入

需要剖析：

部隊視頻監控網絡包括各類不一樣等級的視頻監控網絡，比如：部隊行政單位監控網絡；各邊防監控網絡；各地區首要干道的監控網絡等。這些監控網絡都要接入指揮基地，并能夠隨時調取觀看或推送到拼接墻顯現。

在視頻調度區域有時候需要一人關于多臺主機操作，或多人輪番操作一臺主機，為便于操作員疾速呼應領導的調度指令，請求體系在視頻信號辦理的基礎上具有KVM辦理功用。

KVM關于公安、邊防、軍警機房或數據基地的空間及信息環境能發明廣闊的效益，不只能降低能源消耗、節省機架與機房空間，還能防止多余的鍵盤、顯現器與鼠標所構成的凌亂。并且經過KVM的會集辦理，可幫忙軍區部隊信息人員大幅簡化作業流程、強化部隊作戰才能。

設計優勢：

1、部隊視頻監控網絡的內容由調度區操作臺進行調取預覽并制定經過某個解碼通道輸出給圖形圖畫辦理渠道，這么各個體系職能清晰明確便于辦理和毛病排查。

2、圖形圖畫辦理渠道一切接入的信號都以無縫切換的方法輸出。切換速度快，無黑屏顫動，履行效率高，確保不錯失任何一個視頻監控細節。

3、光纖KVM方法能夠很大的進步視頻調度操作員的履行效率。

4.3大屏拼接顯現

需要剖析：

指揮廳的顯現區域裝置拼接墻，用于顯現各監控網點的首要視頻和目錄列表，各類案件情報信息和目錄列表，能夠隨時把調度的信息推送顯現出來。請求支撐開獨自的視頻窗口，窗口疊加，周游，窗口形式的修改和調用。

處理方案：

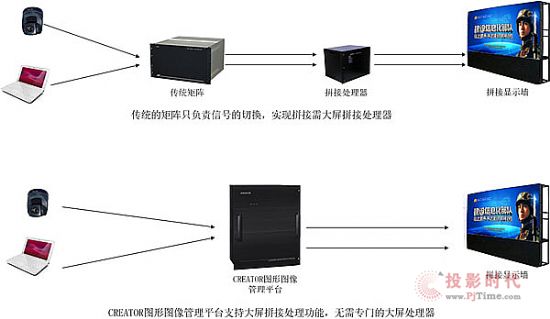

傳統的處理方案是必需要裝備拼接處理器銜接到大屏來完結這些拼接作用，這種方法構成全部體系構造非常復雜不利于運用和保護，并且矩陣到拼接處理器之間也存在不一樣品牌商品的兼容性疑問，一起用戶的建形本錢也比較高。選用圖形圖畫辦理渠道具有有圖畫拼接處理的功用，經過渠道的拼接輸出卡直接接入大屏即可完結圖畫的拼接，窗口，周游和形式的調用等作用。

具體的拼接特效如下：

窗口縮放

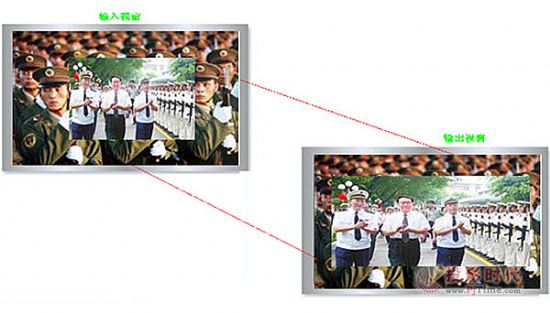

窗口縮放首要是把輸入視窗進行等比例擴大，如下圖。輸入信號的分辨率為640×480，無法滿屏顯現，輸入時信號的分辨率已為1280×1024，已占滿全部窗口。

窗口拉伸

窗口拉伸首要時指對輸入視窗進行任一比例的拉伸，如下圖。

多屏幕顯現

四圖畫等比例顯現

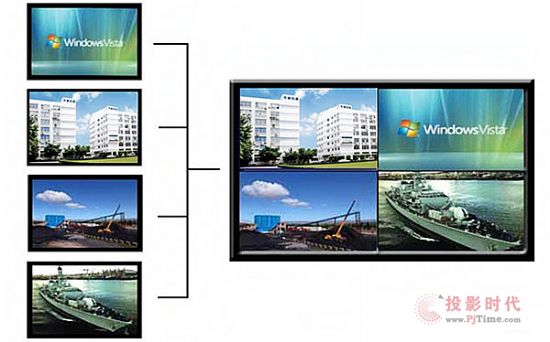

顯現作用如下圖，四個視窗別離占居輸出視窗的四分之一。

畫中畫顯現

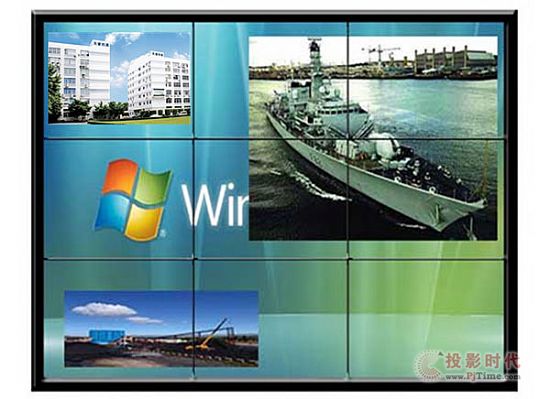

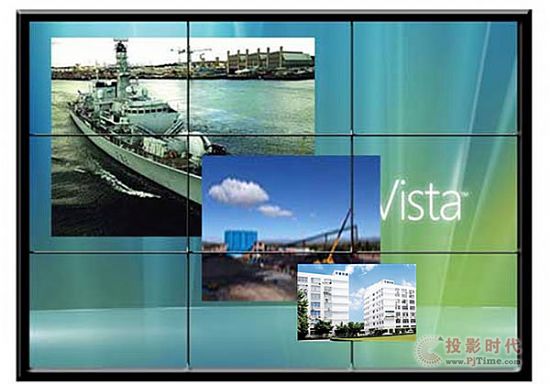

畫中畫顯現形式下，幾個視窗層層包括，最前端窗口回遮住后邊窗體中的內容。顯現作用如下圖。

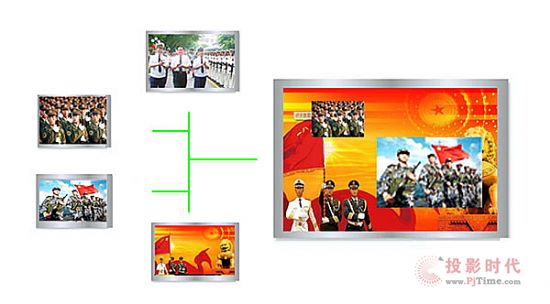

多畫面顯現

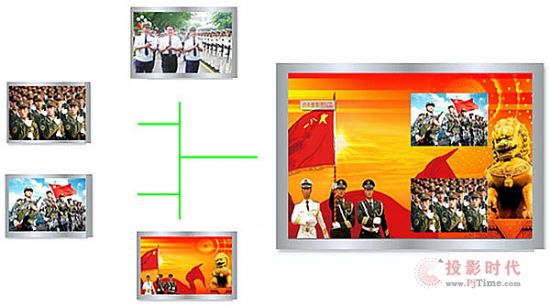

多畫面顯現形式下，不一樣輸入視窗只占據輸出視窗的一部分，顯現作用如下圖。

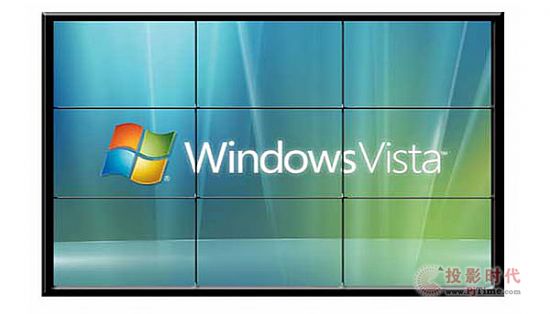

整屏顯現形式：

1．可整屏顯現一幅大畫面：

2．可單屏顯現視頻畫面：

3．可多畫面疊加顯現

4．可在大屏的任何方位開窗口，窗口方位能夠隨意改動，窗口巨細可隨意縮放或拉伸：

5．單屏畫中畫顯現形式下，幾個視窗層層包括，最前端窗口回遮住后邊窗體中的內容。顯現作用如下圖。

4.4可拓展中心會集操控

指揮基地項目包括的體系許多，在運用的時候需要對每個體系進行操作和分配。傳統的處理方案是獨自做一套中心操控體系，對指揮廳內的聲光電和視頻等體系進行辦理操控，但是這種操控端也只能限制在觸摸屏上面做一個簡略的觸控，多路的圖畫預覽，可視化操作觸控這些作用也沒有，能否在一臺觸控PC渠道上完結對一切體系（音頻體系，視頻體系，電源辦理，會議體系，監控體系，拼接體系等）進行一致的辦理呢？那么圖形圖畫辦理渠道經過裝備一張高檔操控卡即可完結對指揮基地一切體系的操控。

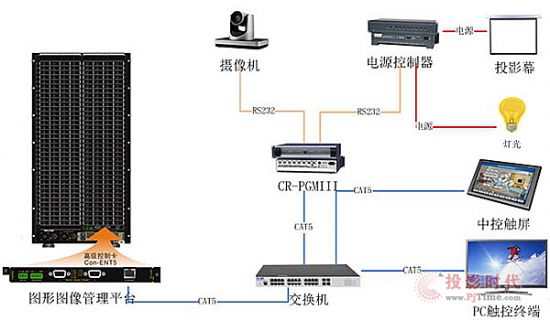

高檔操控卡的網絡接口能夠經過交換機和CR-PGMIII操控主機級聯對接，然后完結對會場一切體系的會集操控，在PC客戶端能夠定制個性化的觸控界面然后完結一臺pc，一套終端軟件觸控全部指揮廳一切體系。

這么建造可防止PC端裝置并翻開多個操控終端進行操作，簡化辦理操作流程，辦理更會集直觀。PC觸控終端能夠和中控觸屏一起運用，相當于操控方面的備份。

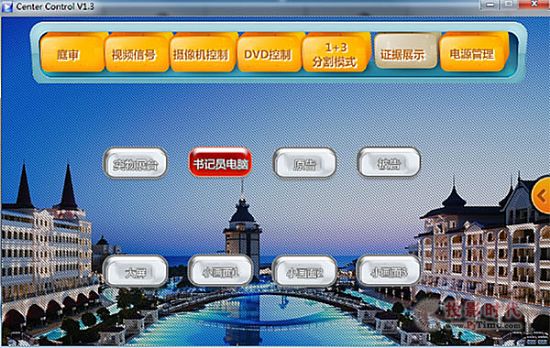

觸控界面截圖：

1、窗口操作形式：

2、全屏操作形式

4.5圖形圖畫辦理渠道PC端可視化觸控

PC端可視化觸控渠道優勢：

1、用戶只需要在一臺pc上即可完結指揮基地對信號的分配，現場環境的調理，聲響調理等簡直一切的操作，操作操控界面可個性化定制。

2、依據操作員的身份，給予不一樣的登入權限和操作權限，并構成操作日志。

3、在調取視頻前，能夠先對視頻內容進行預覽調查，便于操作員調取視頻圖畫的精確性和調取有針對性的視頻內容。

4、視頻拼接的辦理，在手動增加視頻窗口，修改和調用視頻形式。

5、對信號的實時調取和預案修改和調用并支撐畫面輪詢顯現，處理關于常用視頻信號調取的重復操作。

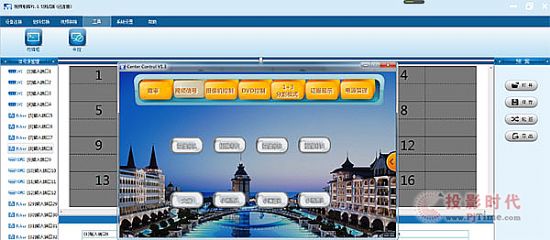

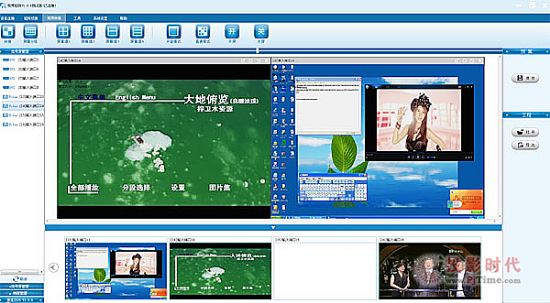

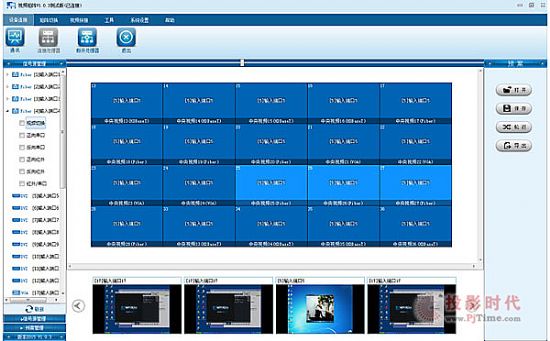

PC觸控渠道操作視圖

1、可視化觸控操作，可對多路視頻預覽，預案辦理，可對每路視頻進行文字補白，顯現當時信號接入狀況。

2、視頻畫面拼接顯現，可修改多種形式，支撐畫面周游等。

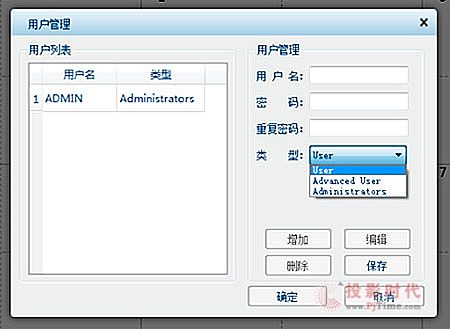

3、對不一樣用戶進行權限區分辦理和記載，不一樣等級用戶給予不一樣權限。

4、點擊“可編程”即可進入中控功用的裝備界面，點擊“中控”進入操控界面進行操作。

總結：圖形圖畫辦理渠道不僅是對音視頻信號的辦理，一起更是對指揮廳全部體系的操控辦理。

4.6體系備份

CREATOR圖形圖畫辦理渠道支撐體系熱備份，依據該項意圖需要狀況，一起廠商秉持項目中的謹慎做事的情緒，提出對該項支撐冷備份確保。具體內容如下：

1、熱備份：商品支撐雙電源備份，一切板卡支撐熱拔插；一起機箱選用內部電路切換優化技能，把機箱的安穩度提升至最高。確保體系的長時刻作業的安穩性。

2、冷備份：CREATOR供給該項目所涉及到的商品的備用件，包括矩陣一切的輸入和輸出卡，和36×36的機箱。一起在*****地區有20人的技能工程團隊確保在2小時內呼應到位，1小時處理毛病疑問。
